電動葫蘆微型控制器的控制原理

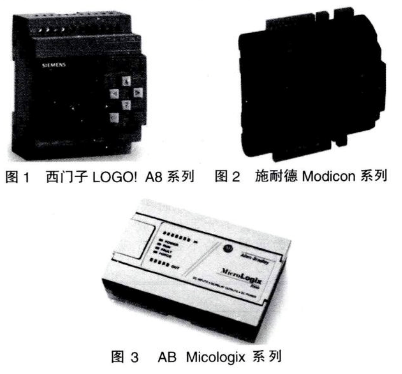

發布日期:2019-09-12 09:58:30 訪問量:1375微型控制器可以通過采用內部功能塊編程的方式來代替傳統繼電器開關的外部接線方式，在一個體積小小的模塊之中，用戶可以任意地調用各種所需求的功能塊來搭鉤自己的應用程序，從而實現以前需求很多定時器，繼電器和接觸器才能實現的控制任務，省去設備控制柜中多種低壓元器件，不僅節省了元器件的成本，也節省了柜體的空間。
電動葫蘆電氣控制系統以微型控制器為控制核心，48v安全低壓控制，接觸器，中間繼電器為執行元件；斷路器對電機進行斷路和過載保護，微型斷路器實現對控制回路的短路保護；利用控制器靈活的編程功能，結合電動葫蘆控制保護，將這些保護轉換成控制器控制程序。
以下是電動葫蘆電氣控制原理圖，主要講述了其中起升機構的控制：
Q011斷路器，為電機提供短路和過熱保護。
M012起升電機，提供動力。
T013控制變壓器，提供了多種電壓輸入接口，AC4V輸出為控制回路提供安全低電壓；AC24V輸出為控制器提供電源電壓。
