擺動機構在低速環鏈電動葫蘆上的應用優點

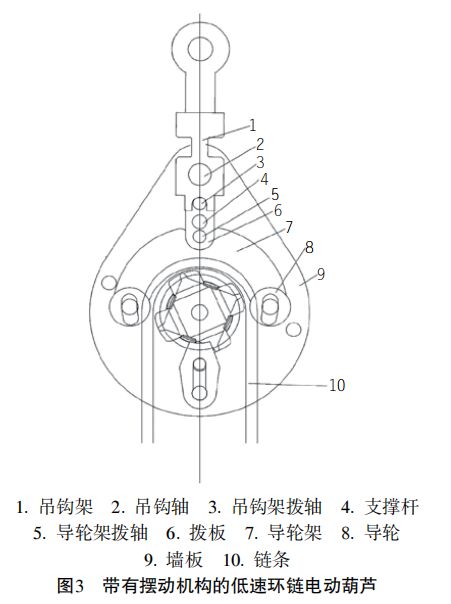

發布日期:2023-08-10 10:51:53 訪問量:2545帶有擺動機構的單鏈條葫蘆，可以有效解決葫蘆體受力不平衡、扭鏈、卡鏈、脫鏈、結構不緊湊、運輸安裝不方便等弊端，結構如圖3所示。
擺動機構包括導輪架和導輪。導輪架為對稱結構，導輪架和吊鉤架之間設有轉動連接結構，轉動連接結構的連接處位于導輪架的對稱軸上，導輪轉動連接于導輪架對稱的兩端。墻板設有弧形導槽，導槽與導輪的軸配合形成限位結構，導輪的軸滑動連接于所述墻板上。轉動連接結構包括撥板、支撐桿和撥軸，撥板的兩端通過撥軸轉動連接于吊鉤架和導輪架。墻板設有限位柱，導輪架上設有缺口，限位柱和缺口配合，缺口為弧形，缺口的長度小于等于所述導槽的長度。
使用受力側鏈條進行重物提升時，在重物重力的作用下，葫蘆非受力側翹起，墻板繞吊鉤軸轉動，直至吊鉤軸中心線與鏈條鉛垂線同線或者極為靠近；撥板在吊鉤架撥軸的作用下繞支持桿轉動，撥板轉動的同時帶動導輪架，導輪架帶動導輪沿墻板的導槽滑動，使受力側的導輪遠離受力側的起重鏈條，非受力側的導輪靠近非受力側的起重鏈條。受力側導輪遠離起重鏈條可以避免與鏈條干涉，非受力側導輪與起重鏈條靠近可以壓住起重鏈條，防止起重鏈條從起重鏈輪中滑出。帶有擺動機構的單鏈條低速環鏈電動葫蘆與
傳統的單鏈條和多鏈條低速環鏈電動葫蘆相比，具有明顯的優點：
（1）擺動機構保證了葫蘆體受力點在鉛錘同一直線上，只受拉力，不受扭轉力，受力情況好，優化了結構。
（2）活動式導輪支架既起到了導鏈作用，又起到了壓鏈作用，減少了卡鏈和脫鏈的風險。
（3）提高了使用壽命和可靠性，有效避免了鏈輪、導輪和鏈條的非正常磨損，延長了使用壽命，降低了鏈條斷裂、鏈輪斷齒和過度磨齒造成的重物墜落風險。
（4）工作效率高，有效降低了能耗。電動葫蘆兩側鏈條都能起重，一側鏈條起升到最高點，另一側的鏈條則達到了最低點，換上最低點的吊鉤起吊重物，電機反向運轉，則可以直接起吊重物，不需要倒鏈，提高了工作效率，降低了能耗。
