闡述導軌式爬架的四種結構組成
發布日期:2021-12-29 10:09:36 訪問量:1652在高層建筑工程的施工應用中，導軌式爬架的結構體系應包含定型框架、支承系統、提升系統與安保系統四個部分。
定型框架是導軌式爬架承受內外應力、搭載其他系統的重要基礎，主要由構架主體、垂直框架與水平桁架組成。其中，構架主體的材質通常為普通鋼管，對定型框架的結構尺寸具有確定作用。垂直框架又稱“豎向主框架”，其與建筑物外部立面進行垂直布設，對鋼筋材質的強度、剛度要求相對較高，具有連接支承系統、承受和傳遞豎向及水平荷載力的作用。水平桁架位于導軌是爬架的構架主體底部，主要作用是承受豎向荷載力，并將荷載力分散傳遞至支承系統。
支承系統與建筑物的主體結構直接相連，并與定型框架的垂直框架部位進行安裝緊固。在導軌式爬架的安裝應用中，支承系統通常為“導軌——導論”結構，并應滿足不同工況下的防傾斜、防墜落、防晃動等承載控制要求，以保證導軌式爬架的架體在投用中做到升降順利、定位平穩。

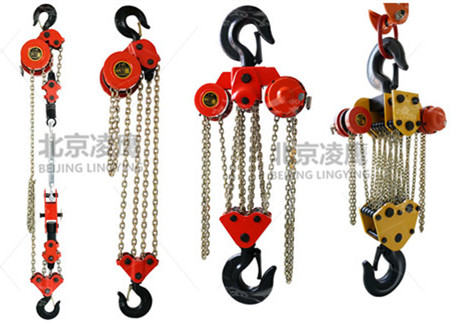

提升系統即導軌式爬架的動力系統，其主要構件有提升鉤、提升塊、動力裝置等，用于為架提升降提供穩定持續的動力支持。在當前的高層建筑施工中，爬架提升系統常用的動力裝置為電動葫蘆。
安保系統可為高空作業中的爬架設備及施工人員提供安全保障，應具備防傾裝置、防墜裝置及自動控制裝置，滿足異常情況下導軌式爬架的緊急制動、自動調整、超載報警等功能需求。
